防爆正压柜

防爆正压柜(上下结构)钢板材质

发布:2018-03-16 17:15:42  阅读:(233)

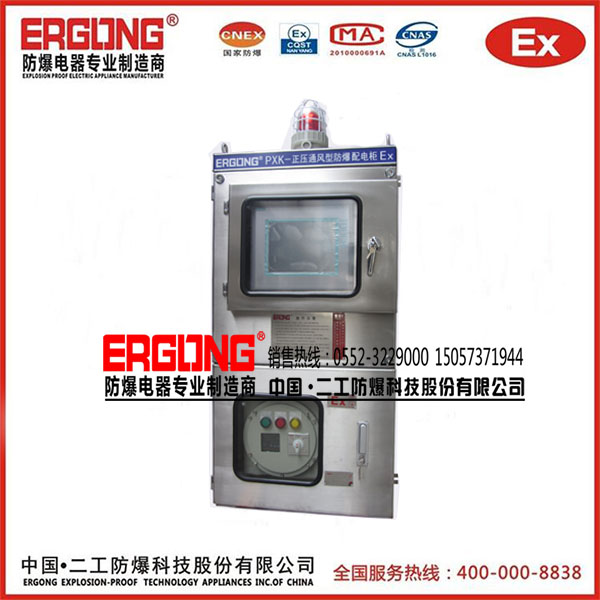

防爆正压柜(上下结构)钢板材质

适用范围
1.适用于爆炸性气体环境1区、2区危险场所;
2.适用于IIA、IIB、IIC级爆炸性气体环境;
3.适用于可燃性粉尘环境20区、21区、22区;
4.适用于温度组别为T1—T6的环境;
5.本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程、航天航空工程以及军事设施等工厂中


产品特点
1. 本产品外壳采用优质钢板焊接或不锈钢焊接成型,表面经高速抛丸后粉末静电喷塑,外形美观;
2. 本产品为“二工电气”改进型防爆产品,可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件,对用户需装电器元件完全不受限制;
3. 采用多样化设计,可选择柜式(上下形式,左右形式)、壁挂式、琴台式、平面式等;
4.  配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成;正压腔内装部分控制系统的防爆元件及用户的配电系统元件(也可根据客户要求订做分体式或联机式);
5.  本左右柜进气方式为通风型,即不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热效果。
6.  本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。
正压柜在自动控制系统的控制下,通入保护气体,正压腔内压力高于正压腔外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压腔内,保证内装普通仪表和电器元件的安全运行。
7.     自动控制系统主要完成换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等高端功能。(本正压柜具有低压联锁功能,低于规定的气压值(50Pa)时,自动切断正压腔的用户配电电源)更加肯定了产品的安全性,实用性;
8. 外可按客户要求加装防护门,能够显示内部控制部分的显示或动作;
9. 所有紧固件均采用抗强腐蚀的304不锈钢材质;
10. 布线方式,钢管或电缆、防爆软管均可;
11. 可根据用户要求特殊定制;


防爆正压柜(上下结构)钢板材质技术参数
防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;
总开关电流:10A—800A;分开关电流:1A—630A;
防护等级:IP54/IP55/IP65;
螺纹规格:DN15-DN100/G1/2-G4寸
引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;
引入引出方向:上进上出,下进下出(可按客户要求不受限制)

产品特点
1.本产品主要由柜体、自控系统、布气系统、报警系统、配电系统组成;柜体由正压腔和副腔组成,正压腔内装用户的配电系统元件,副腔内装自控系统。
2.柜式产品采用“二工”柜架,主副盘为左右结构、上下结构、琴台式等,电缆沟座式安装,下进线、前门操作,前门或后门检修。
3.箱式产品采用优质钢板或不锈钢焊接结构,主、副盘为上下结构,挂式安装,下进线、前门操作和检修。
4.琴台式产品采用优质钢板折叠焊接成型,主、副盘为前后结构,座式安装,下进线、琴台操作,后门检修。
5.按进气方式分为通风型和补偿型。通风型为不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热功能,适用于解决大功率防爆变频器的散热问题;补偿型为间断性供气,正压腔要有良好的密封性,确保耗气量小。
6.用户须提供气源,要求为:净化空气或氮气,气源压为为:0.2~0.8Mpa;通常用户现场的仪表风均可满足要求。
7.钢板材料一般用GB710-88冷轧钢板,也可根据用户要求选用GB3280-84不锈钢材质。
